AOR SUD5600

FFT DISPLAY UNIT

L'AOR SDU-5600 è un analizzatore di spettro in tempo reale, eccellente per segnali medio-forti, ideale per la rilevazione di interferenze e l'analisi di banda.

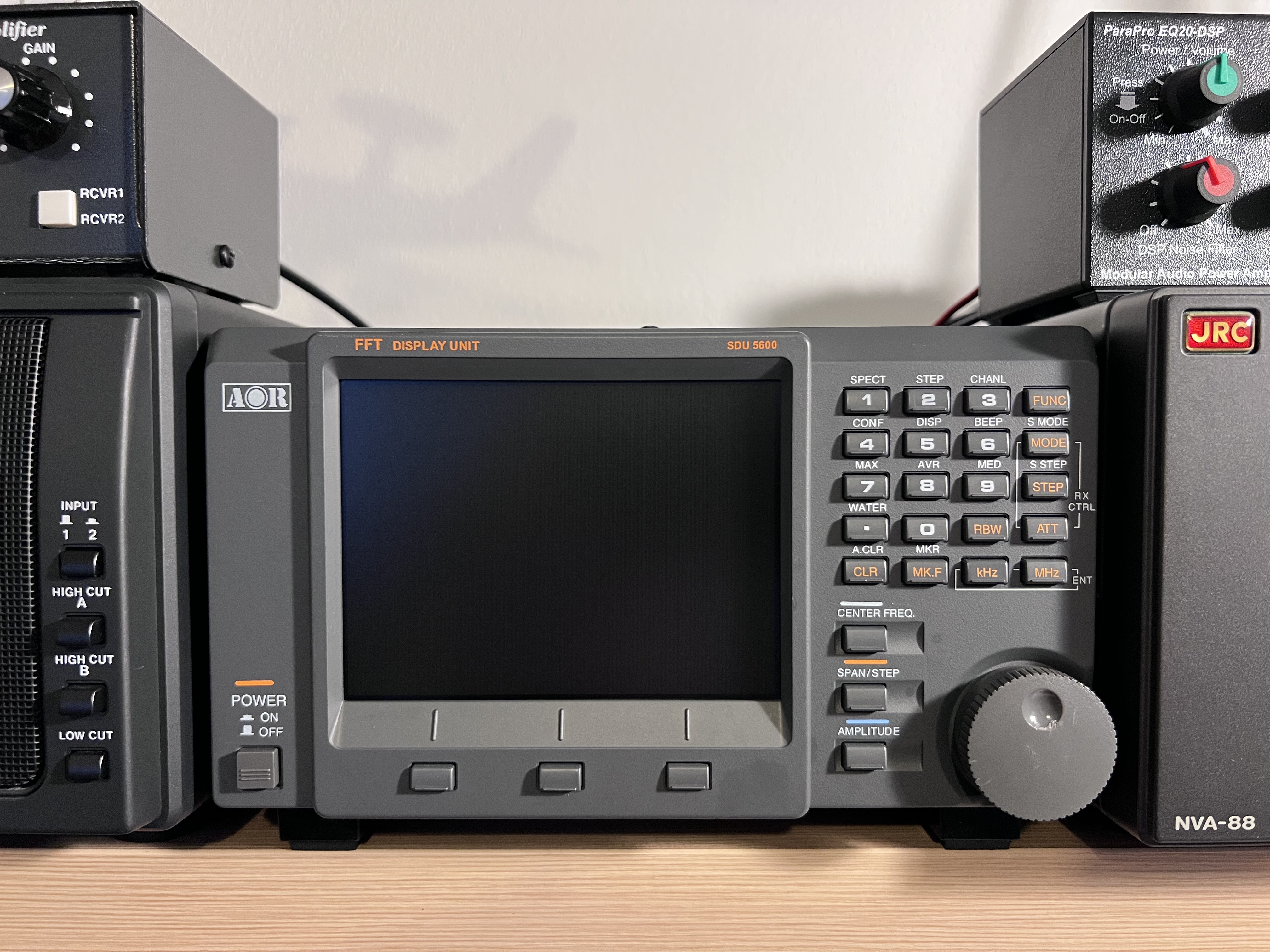

Questo spectrum display unit è progettato per operare con ricevitori AOR, (AR5000, serie AR8600, e AR-ONE) offrendo una visualizzazione in tempo reale di 10 o 5 MHz IF. Si possono collegare comunque anche ricevitori di marche diverse, basta che siano dotati di uscita IF a 10.7MHz. Lo schermo è un TFT da 5' a colori, con DSP e FFT (Fast Fourier Transform).

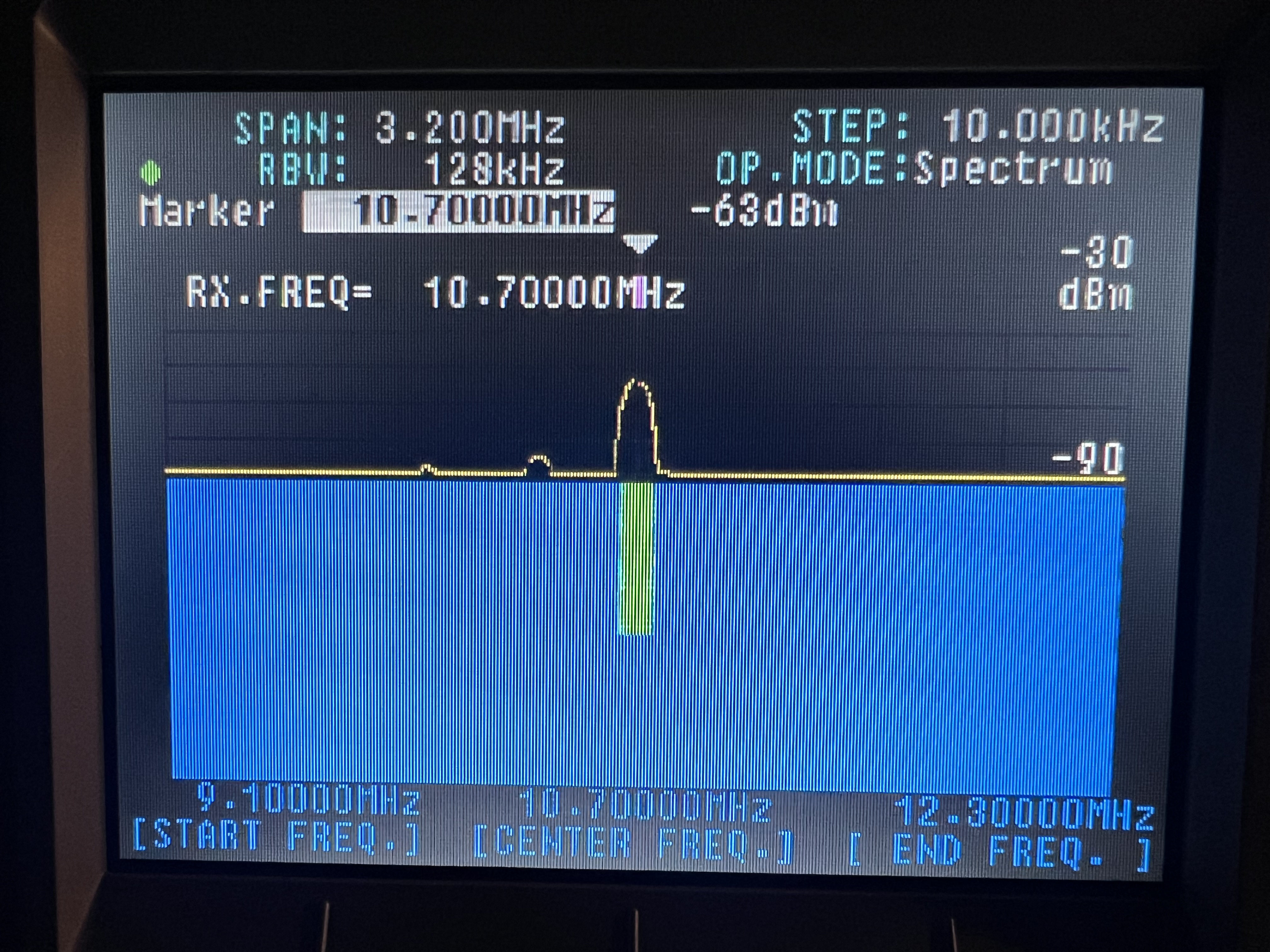

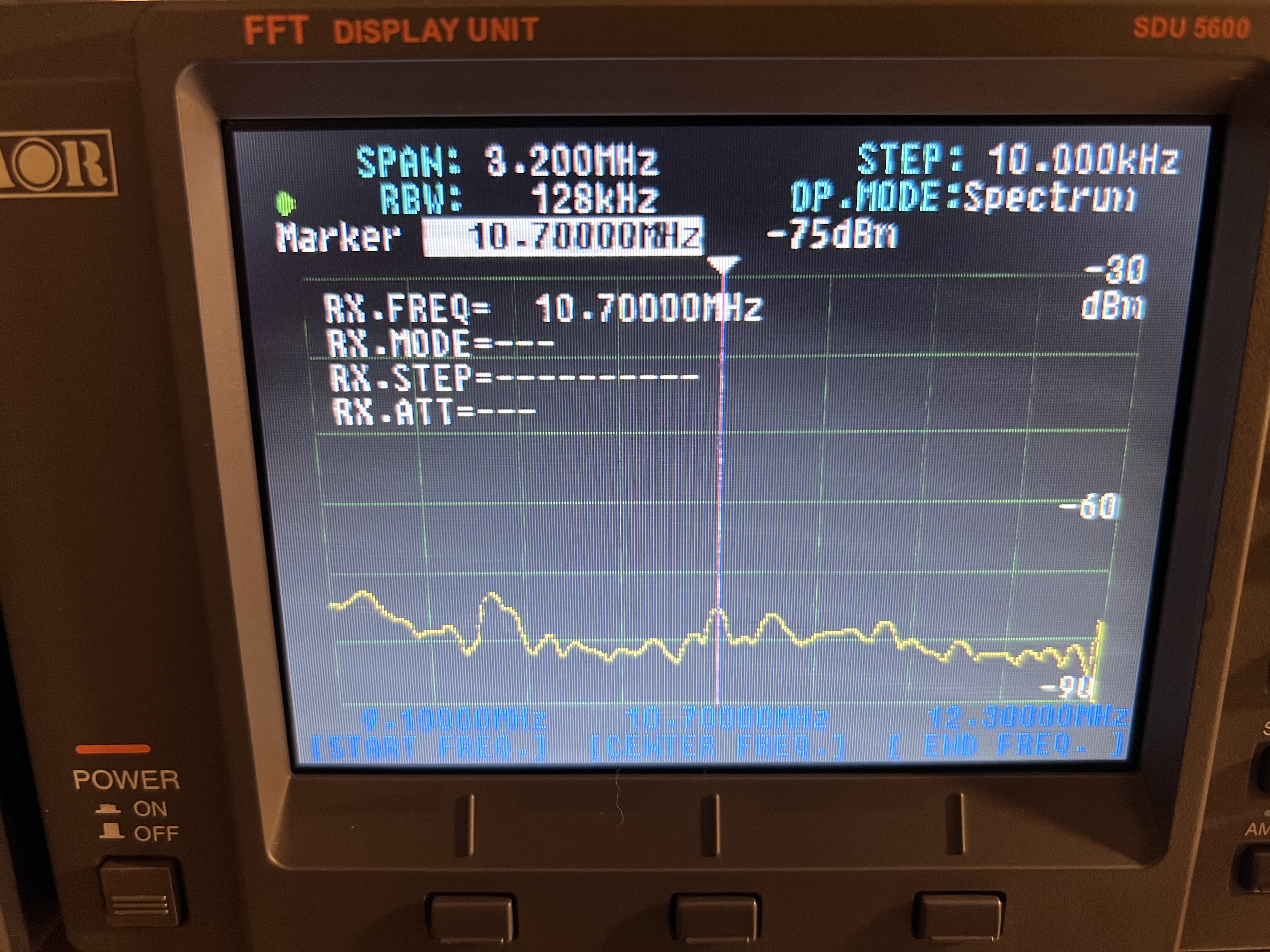

La prova test prevede la selezione dell'input a 10.7MHz (o 45.05Mhz) e l'analisi del segnale tramite interfaccia PC. La connessione richiede un ricevitore compatibile con uscita IF adatta. Il campionamento è superiore a sei volte al secondo.

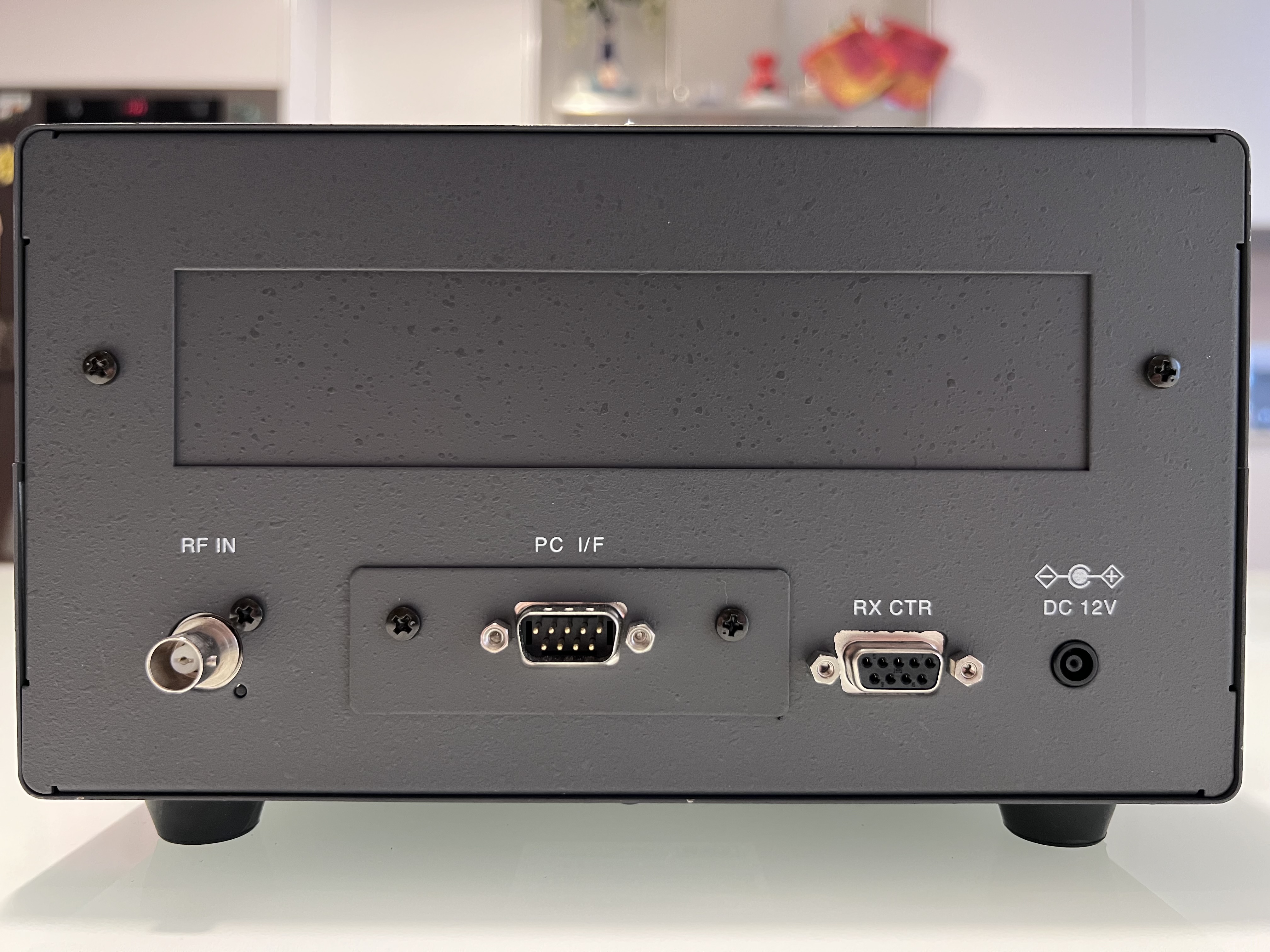

Nel mio caso l'analizzatore di spettro è collegato prevalentemente al ricevitore EB200 della Rohde&Schwarz, (collegato con cavetto da 1 metro di RG-142, con connettori BNC maschio-maschio teflon, che lavora alla corretta impedenza di 50 Ohm) ma ho effettuato prove anche con l'ICOM IC-R8600. La funzione "waterfall display" è molto interessante e coreografica alla vista. E' possibile collegarlo ad un PC, per renderlo parte integrante del processo d'analisi, tramite le due porte posteriori RS-232C.

Insomma l'SDU5600 è un ottimo strumento da laboratorio, perfetto per fare misure di qualità su segnali trasmessi, e ricevuti, collegandolo ad un valido ricevitore. Il range di input è ampio da 0 a -90 dBm. Lavora a quattro risoluzioni di frequenza: 4, 32, 64 e 128 KHz.

Sono stato fortunato a trovare questo esemplare, usato, ma tenuto veramente in ottimo stato. Da nuovo non costava sicuramente poco, ma se uno vuole acquistare un analizzatore di spettro, e ha già una buona radio, c'è da farci un pensierino.

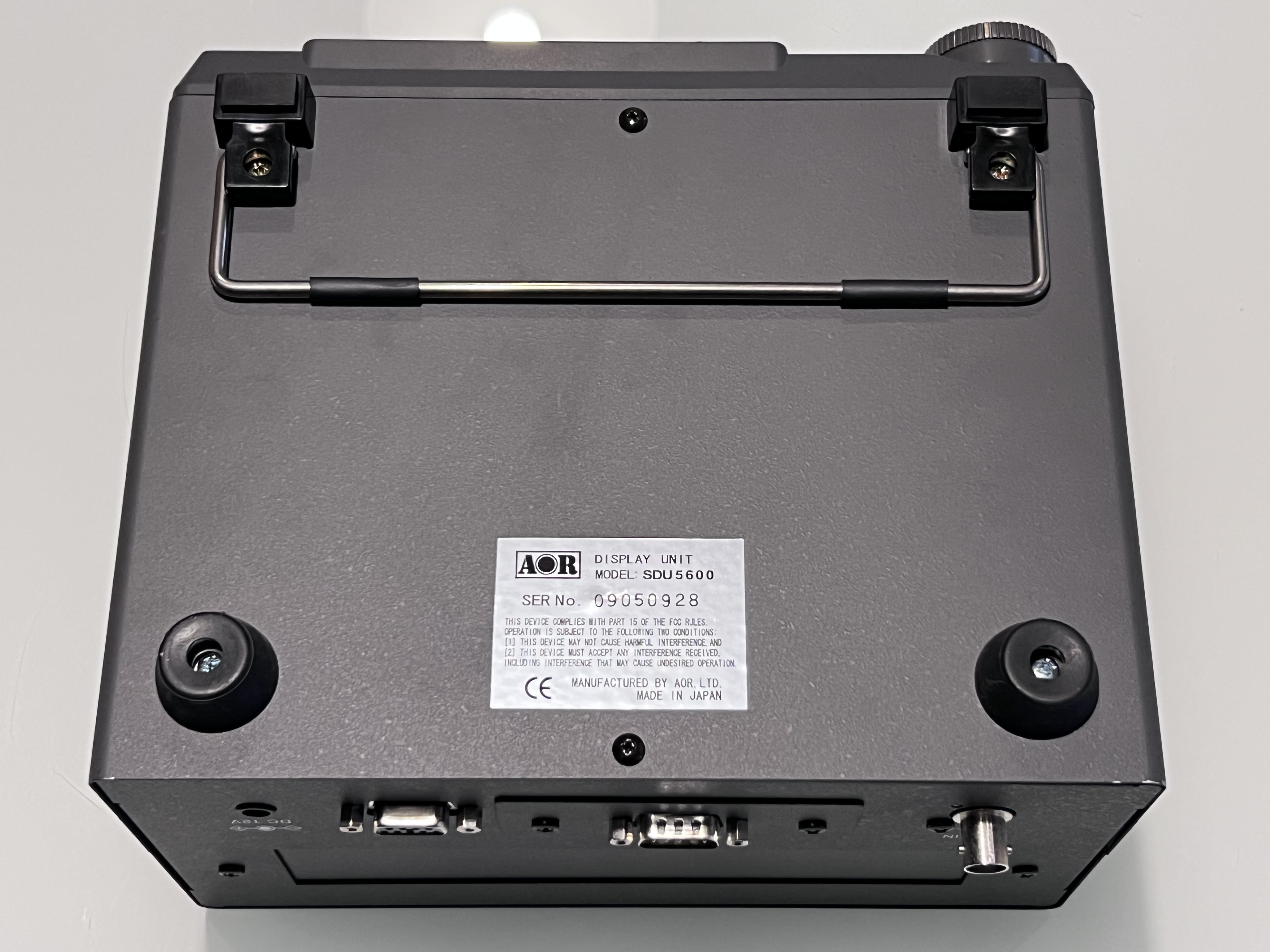

Misura: 22 X 12 X 19,5 centimetri e pesa circa 2,3 chilogrammi. Il costo attualmente si aggira intorno ai 400 euro usato.

Particolarmente interessante per me l'utilizzo in banda aeronautica, dove si possono vedere facilmente le differenze di trasmissione tra i centri a terra, e gli aerei in volo.

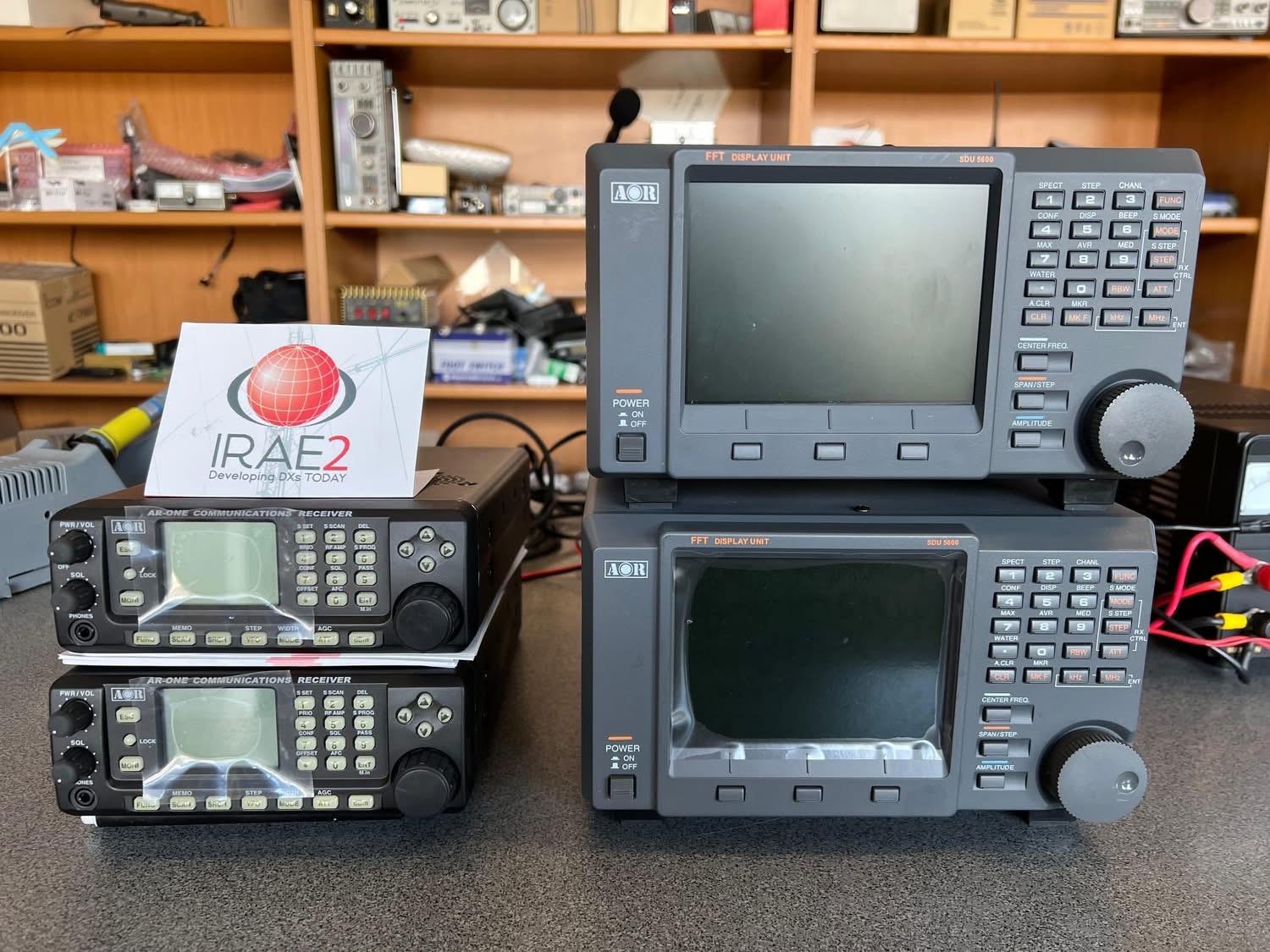

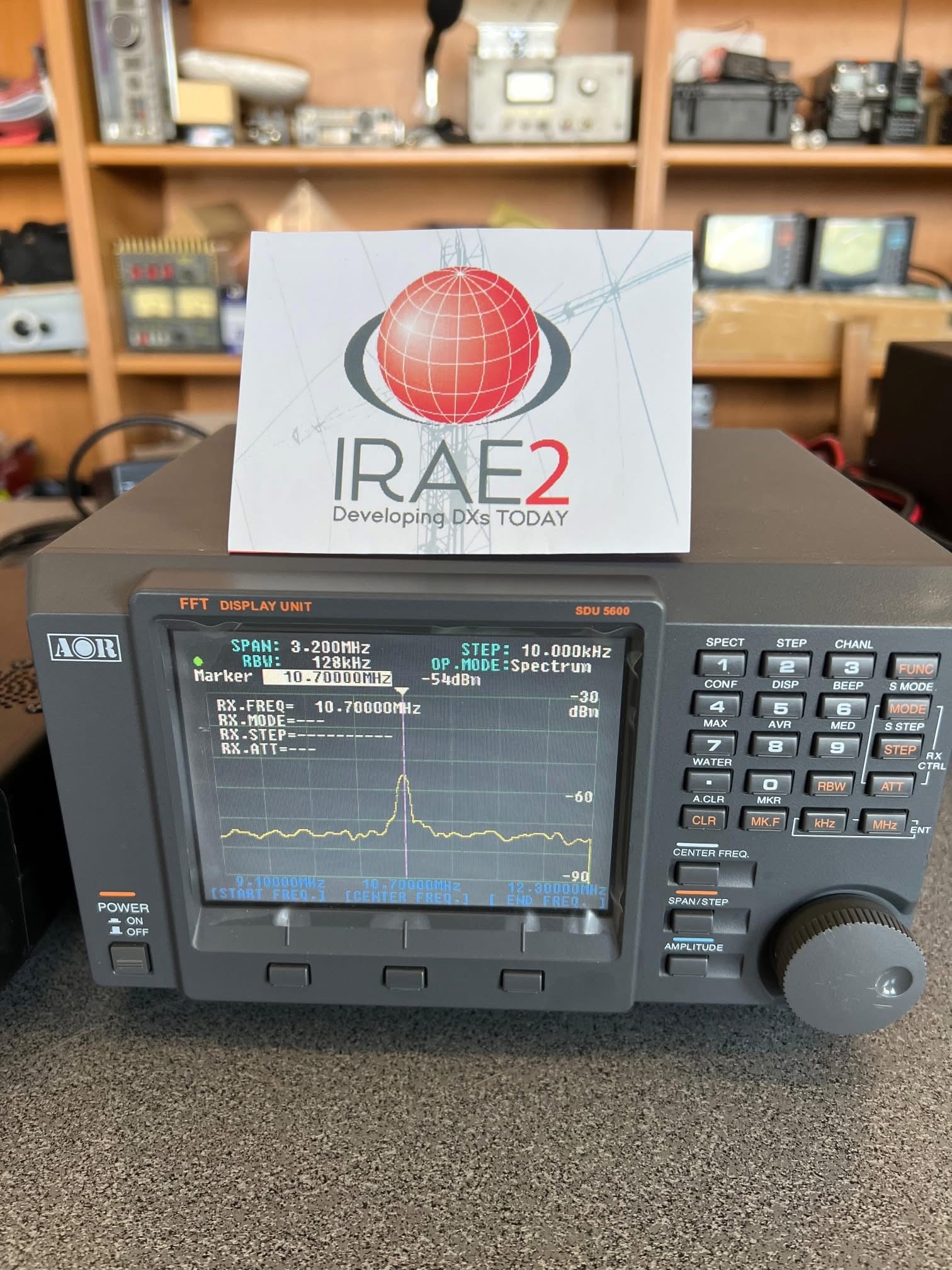

Ringrazio il rivenditore IRAE2 di Buia (Udine), per il supporto ricevuto. Presso questo hamradiodealer potete trovare diverso materiale interessante. Iscrivetevi alla loro pagina ufficiale Facebook (cercando IRAE2) per rimanere sempre aggiornati.


Questo è il link per visualizzare la BROCHURE dell'AOR SDU5600
Questo invece è il link per scaricare il MANUALE operativo dell'AOR SDU5600

Diego B.
